發生器簡介：

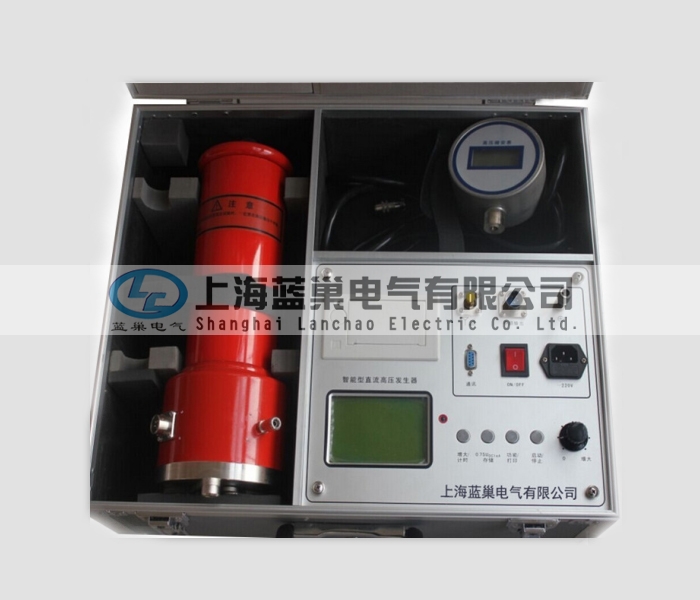

ZGF-120KV/2mA大屏智能直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量和油浸或變壓器測量功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。
發生器優點：
·機箱采用便攜式機箱，攜帶方便。
·采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.2%。
·AI全自動氧化鋅避雷器和油浸式變壓器測量功能?？梢灾苯哟蛴嶒瀳蟾婕氨４鎸嶒瀳蟾?，精度≤0.2%。保持手動0.75UDC1mA。
·并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。誤差≤0.2%
·全量程平滑調壓，電壓調節精度≤0.2%，穩定度≤0.2%，電壓電流誤差≤0.2%±1個字
·帶有總時間T1和分段計時T2，及任意電壓、電流下打印功能。
·儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。
技術參數及選型表格：
規格
技術參數 | 60/2 | 60/3 | 200/5 | 120/3/5 |
輸出電壓 (kV) | 60 | 60 | 200 | 120 |
輸出電流 (mA) | 2 | 3 | 5 | 3/5 |
輸出功率 (W) | 120 | 180 | 1000 | 360/600 |
充電電流 (mA) | 2 | 3 | 5 | 3/5 |
控制箱重量 | 2 | 2 | 7 | 2 |
倍壓筒重量 | 2.5 | 2.5 | 7.9 | 4 |
倍壓筒規格 | Ф90 340 | Ф90 340 | Ф110 810 | Ф90 470 |
電壓測量誤差 | 0.2%(滿度)±1個字 | |||
電流測量誤差 | 0.2%(滿度)±1個字 | |||
過壓整定誤差 | AI技術設定過壓保護和過流保護. 誤差≤0.2% | |||
智能（AI）測試 | AI全自動氧化鋅避雷器和油浸或變壓器測量功能。可以直接打印實驗報告及保存實驗報告。精度≤0.2% | |||
0.75切換誤差 | 高精度0.75UDC-1mA單觸按鈕（精度≤1.0％） 適合氧化鋅避雷器試驗 | |||
波紋系數 | ≤0.2% | |||
工作方式 | 間斷使用：額定負載30分鐘 1.1倍額定電壓使用：10分鐘 | |||
工作環境 | 溫度：-10℃～+40℃ |
相對濕度：室溫為25℃時不大于85％（無凝露） | |
海拔高度：1500米以下 | |
帶電容負荷 | 被試品電容量無限制 |
結構特點 | 電氣絕緣倍壓筒 |
空氣絕緣、無泄漏之慮 |
注意事項
1、為確保人身安全，在此反復提醒用戶注意控制箱及倍壓筒的良好接地以及停機后的試品及倍壓筒放電問題。
2、防止異物進入控制箱，如控制箱有風扇時，應經常檢查風扇是否正常運轉。
3、當倍壓筒絕緣筒臟污時請用干布擦凈，不可用酒精，汽油等有機類溶劑擦洗?？捎孟礈靹┣逑唇^緣筒表面，等風干后方可使用，運輸或不使用時請放入箱內。
4、換保險管時，請按保險管座旁標定的安培數更換保險管。
5、若高壓屏蔽微安表上顯示"LOW BAT"時，請更換9V電池，以避免測量誤差。
6、未經允許，請勿開啟控制箱及倍壓筒，否則會影響產品的保修，自行拆卸廠方概不負責。
7、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。
