互感器綜合測試儀
聯系我們CONTACT
當前位置：首頁 > 產品中心 > 高壓耐壓試驗設備 > 互感器綜合測試儀
2017/7/4 16:29:29 點擊量：114 標簽：
產品簡介：

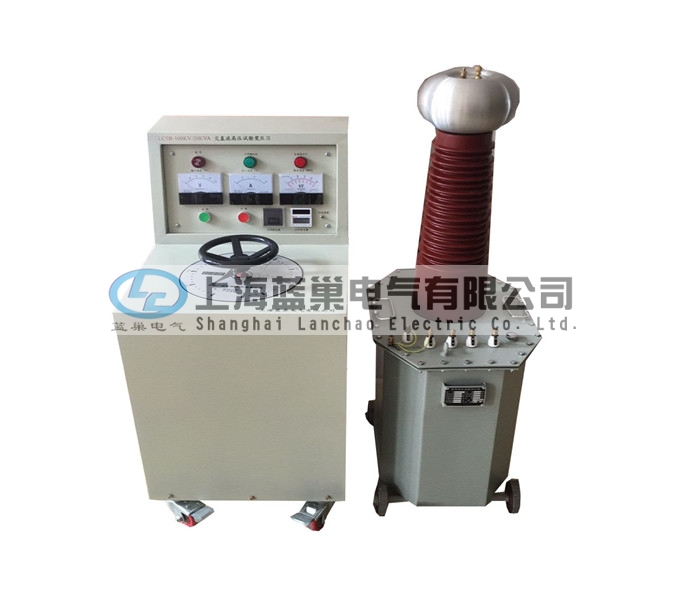

LCSB系列耐壓試驗裝置。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
產品特征：
l監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示
l保護功能：過流保護、零位啟動保護、聲光語言報警提醒
l采用新型時間繼電器，計時范圍更廣（1S～99H）
l采用新型電流繼電器，精確、可靠，確保人身及設備安全
l高壓試驗變壓器采用絕緣，耐潮，耐沖擊，絕緣程度高
l結構合理，體積小，重量輕
使用條件：
l工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
l環境溫度：0～40℃
l環境濕度：≤85% RH（無凝結水）
l海拔高度：＜1000m
產品參數：
耐壓控制箱（臺）參數：
型號規格 | 容量 | 電 源 | 輸 出 | 重量 | |||
相數 | （V） | （A） | （V） | （A） | |||
—2/220 | 2 | 1 | 220 | 10 | 0-250 | 8 | 14 |
—3/220 | 3 | 1 | 220 | 15 | 0-250 | 12 | 16 |
—5/220 | 5 | 1 | 220 | 25 | 0-250 | 20 | 18 |
—10/220 | 10 | 1 | 220 | 50 | 0-250 | 40 | 80 |
—15/400 | 15 | 2 | 380 | 37.5 | 0-430 | 34.8 | 90 |
—20/400 | 20 | 2 | 380 | 50 | 0-430 | 46.5 | 100 |
—25/400 | 25 | 2 | 380 | 62.5 | 0-430 | 58.1 | 120 |
—30/400 | 30 | 2 | 380 | 75 | 0-430 | 69.7 | 140 |
—50/400 | 50 | 2 | .380 | 125 | 0-430 | 116.2 | 160 |
—100/400 | 100 | 2 | 380 | 250 | 0-430 | 232.5 | 50 |
高壓試驗變壓器參數：
規格 | | 低壓側 | 高壓側 | 測量變比 | 60分鐘溫升℃ | 阻抗電壓％ | 空載電流 | | | ||
電壓 | 電流 | 電壓kV | 電流 | ||||||||
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 19.5 | 200×275×640 |
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 27 | 240×300×690 |
5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 52 | 250×355×710 |
10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 80 | 260×375×750 |
15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 120 | 270×420×800 |
20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 140 | 285×440×820 |
30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 155 | 295×386×840 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 184 | 320×416×910 |
10/100 | 10 | 400 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 135 | 350×475×1300 |
15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 150 | 510×390×1320 |
20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 215 | 540×400×1340 |
30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 250 | 560×410×1360 |
50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 290 | 600×460×1410 |
10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 180 | 265×380×1750 |
15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 200 | 510×390×1800 |
20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 220 | 540×415×1800 |
30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 280 | 560×430×1800 |
50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 340 | 640×490×1850 |
