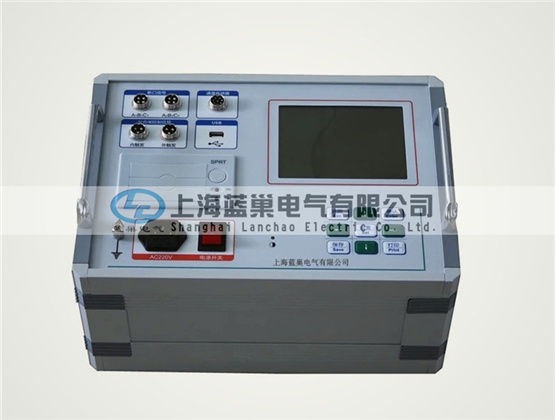

LCKV-6F高壓開關動作特性測試儀

2017/5/10 10:53:57 點擊量：150 標簽：測試儀 開關

產品概述：

      LCKC-6F高壓開關機械特性測試儀,高壓斷路器是電力系統中重要的控制設備之一。電網中高壓斷路器的運行數量多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，高壓開關機械特性測試儀適用于進口、國產各廠家之多油、少油、SF6、真空等高壓開關機械特性測試。亦適用于電磁動作類電器(如接觸器、繼電器等)的時間測試。

主要特點：

1、儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

2、可檢測并提示斷口的連接狀態，方便用戶檢查接線。

3、機內可存儲100組測試結果。

4、大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單   操作提示，人性化菜單式界面，操作簡便。

5、儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。

6、本儀器可進行電動分合測試和手動分合測試

主要技術指標：

1、時間測量： 固有分閘（合閘）時間，分閘（合閘）相內不同期

                         分閘（合閘）相間不同期，合閘（分閘）彈跳時間（彈跳次數）

2、測試范圍：0.1ms～999.99ms

3、準確度：±0.2

4、速度測量：剛分（剛合）速度

5、指定時間段（行程段或角度段）平均速度

6、分閘（合閘）大速度

7、測速范圍：1mm傳感器 0.01～25.00m/s，

8、0.1mm傳感器 0.001～2.50m/s

9、0.5°角度傳感器 1周波/ 0.5°

10、準確度：±0.01

11、行程測量：不限；動觸頭行程（行程），接觸行程（開距），過沖行程，反彈行程（幅值）

12、傳感器：50mm，分辨率:0.1mm

13、傳感器：300mm（選配），分辨率:1mm

14、角速度B1傳感器：360о，分辨率:0.5о ，

15、準確度： ±0.5

16、交流電源 ：AC 220V ± 10%；50Hz ± 2%

17、直流電源：輸出電壓：30～260V連續可調，輸出電流：≤ 15A(短時)

18、主機體積：380×280×140mm

19、使用環境：-10℃~+50℃，相對濕度：≤90%

注：LCKC-12F高壓開關機械特性測試儀（12斷口）
